Kamis, 17 September 2015

Assalamu'alaikum Wr. Wb.
Postingan kali ini masih berkaitan dengan projek warnet, mengenai mangle dan management bandwidth. Maksud dan tujuan konfigurasi ini yaitu, untuk memberikan limitasi bandwidth yang didapat pada setiap client. Membedakan jalur koneksi untuk browsing dan game online. Kami mendapat bandwidth sebesar 5 mb dari ISP. Berikut tutorialnya.


Langkah - langkah :

Sebelum membuat mangle kita harus mengimport ip address di router nice ke address-list nice di routerOS. Nice adalah kumpulan ip address local.

Cara mengimport nice : disini file nice sudah disave didalam notepad dan diletakkan di data laptop

Pilih menu Files



Cari file nice yang sudah disave di notepad kemudian copy


Paste file nice kedalam menu files


Buka file nice kemudian import file nice dengan script dibawah ini


Cara membuat mangle :

Pilih menu IP - Firewall, kemudian pada tab mangle pilih icon + untuk membuat mangle



Pembuatan Mangle Game Online

Pembuatan Mangle Point Blank :

1. Port TCP
  • Chain = Prerouting ( digunakan jika memakai switch yang unmanageable )
  • Src Address = 192.168.2.0/24 ( ip network )
  • Protocol = TCP
  • DST Port = 39190
  • Action = mark connection ( menandai koneksi melewati router )
  • New - Connection Mark =  Koneksi - Game ( nama penandaan koneksi )
  • Klik Ok
  • Beri comment untuk mengetahui mangle point blank






    2. Port UDP
    • Chain = Prerouting ( digunakan jika memakai switch yang unmanageable )
    • Src Address = 192.168.2.0/24 ( ip network )
    • Protocol = UDP
    • DST Port = 40000 - 40010
    • Action = mark connection ( menandai koneksi melewati router )
    • New - Connection Mark =  Koneksi - Game ( nama penandaan koneksi )
    • Klik Ok




    Pembuatan Mangle Ayo Dance :

    1. Port TCP
    • Chain = Prerouting ( digunakan jika memakai switch yang unmanageable )
    • Src Address = 192.168.2.0/24 ( ip network )
    • Protocol = TCP
    • DST Port = 18901 - 18909
    • Action = mark connection ( menandai koneksi melewati router )
    • New - Connection Mark =  Koneksi - Game ( nama penandaan koneksi )
    • Klik Ok
    • Beri comment untuk mengetahui mangle ayo dance



    Pembuatan Mangle Modoo Marble :

    1. Port TCP
    • Chain = Prerouting ( digunakan jika memakai switch yang unmanageable )
    • Src Address = 192.168.2.0/24 ( ip network )
    • Protocol = TCP
    • DST Port = 28901 - 28920
    • Action = mark connection ( menandai koneksi melewati router )
    • New - Connection Mark =  Koneksi - Game ( nama penandaan koneksi )
    • Klik Ok
    • Beri comment untuk mengetahui mangle modoo marble



    Pembuatan Mark Packet Untuk Semua Game Online :

    • Chain = Prerouting ( digunakan jika memakai switch yang unmanageable )
    • Connection Mark = Koneksi - Game ( menandai paket yang bernama koneksi game )
    • Action = mark packet ( menandai koneksi paket yang melewati router )
    • New - Connection Mark =  Paket - Game ( nama penandaan untuk paket game online )
    • Hilangkan tanda ceklis pada passthrough
    • Klik Ok





    Pembuatan Mangle Browsing

    Pembuatan Mangle IIX :
    • Chain = Forward
    • Src Address = 192.168.2.0/24 ( ip network )
    • Out. Interface = ether1
    • Dst. Address List = nice
    • Action = mark connection ( menandai koneksi melewati router )
    • New - Connection Mark =  Koneksi - IIX ( nama penandaan koneksi )
    • Klik Ok





    Pembuatan Mangle INTL :
    • Chain = Forward
    • Src Address = 192.168.2.0/24 ( ip network )
    • Out. Interface = ether1
    • Dst. Address List = beri tanda pada nice
    • Action = mark connection ( menandai koneksi melewati router )
    • New - Connection Mark =  Koneksi - INTL ( nama penandaan koneksi )
    • Klik Ok
    • Beri comment untuk mengetahui mangle browsing






    Pembuatan Mark Packet Untuk IIX :

    • Chain = Prerouting ( digunakan jika memakai switch yang unmanageable )
    • Connection Mark = Paket - IIX ( menandai paket yang bernama koneksi iix )
    • Action = mark packet ( menandai koneksi paket yang melewati router )
    • New - Connection Mark =  Paket - IIX ( nama penandaan untuk paket iix )
    • Hilangkan tanda ceklis pada passthrough
    • Klik Ok




    Pembuatan Mark Packet Untuk INTL :

    • Chain = Prerouting ( digunakan jika memakai switch yang unmanageable )
    • Connection Mark = Paket - INTL ( menandai paket yang bernama koneksi intl )
    • Action = mark packet ( menandai koneksi paket yang melewati router )
    • New - Connection Mark =  Paket - INTL ( nama penandaan untuk paket intl )
    • Hilangkan tanda ceklis pada passthrough
    • Klik Ok



    Hasil pembuatan mangle game online dan browsing




    Pembuatan Bandwidth

    Pembutan bandwidth, tujuan dari pembuatan bandwidth adalah untuk melimit bandwidth pada semua pc client agar semua sama rata.

    Cara melimitasi bandwidth :

    Pilih menu Queues kemudian klik icon +




    Pembuatan Parent Total Bandwidth
    • Name = Total Bandwidth
    • Target = 192.168.2.0/24
    • Target Upload Max Limit = 5M
    • Target Download Max Limit = 5M
    • Packet Marks = Paket - IIX & Paket - INTL
    • Queue Type = default




    Pembuatan Parent Koneksi IIX

    • Name = A. Koneksi IIX
    • Target = 192.168.2.0/24
    • Target Upload Max Limit = 2M
    • Target Download Max Limit = 2M
    • Packet Marks = Paket - IIX
    • Queue Type = default
    • Parent = Total Bandwidth
    • Klik Ok

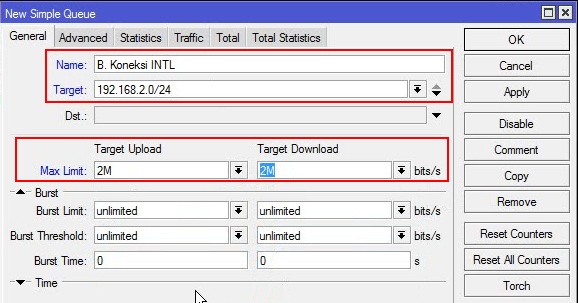

    Pembuatan Parent Koneksi INTL

    • Name = B. Koneksi INTL
    • Target = 192.168.2.0/24
    • Target Upload Max Limit = 2M
    • Target Download Max Limit = 2M
    • Packet Marks = Paket - INTL
    • Queue Type = default
    • Parent = Total Bandwidth
    • Klik Ok



    Limitasi Bandwidth Koneksi IIX

    PC 1 :
    • Name = PC - 1 IIX
    • Target = 192.168.2.2
    • Target Upload Max Limit = 512k
    • Target Download Max Limit = 512k
    • Burst Limit = 1M
    • Burst Threshold = 512k
    • Burst Time = 30s
    • Packet Marks = Paket - IIX
    • Target Upload Limit At = 196k
    • Target Download Limit At = 196k
    • Queue Type = default
    • Parent = A. Koneksi IIX




    PC 2 :
    • Name = PC - 2 IIX
    • Target = 192.168.2.3
    • Target Upload Max Limit = 512k
    • Target Download Max Limit = 512k
    • Burst Limit = 1M
    • Burst Threshold = 512k
    • Burst Time = 30s
    • Packet Marks = Paket - IIX
    • Target Upload Limit At = 196k
    • Target Download Limit At = 196k
    • Queue Type = default
    • Parent = A. Koneksi IIX




    Limitasi Bandwidth Koneksi INTL

    PC 1 :
    • Name = PC - 1 INTL
    • Target = 192.168.2.2
    • Target Upload Max Limit = 512k
    • Target Download Max Limit = 512k
    • Burst Limit = 1M
    • Burst Threshold = 512k
    • Burst Time = 30s
    • Packet Marks = Paket - INTL
    • Target Upload Limit At = 196k
    • Target Download Limit At = 196k
    • Queue Type = default
    • Parent = B. Koneksi INTL



    PC 2 :
    • Name = PC - 1 INTL
    • Target = 192.168.2.3
    • Target Upload Max Limit = 512k
    • Target Download Max Limit = 512k
    • Burst Limit = 1M
    • Burst Threshold = 512k
    • Burst Time = 30s
    • Packet Marks = Paket - INTL
    • Target Upload Limit At = 196k
    • Target Download Limit At = 196k
    • Queue Type = default
    • Parent = B. Koneksi INTL





    Pembuktian Game Online

    Tes game online, mainkan game online kemudian cek pada mangle :
    • Port tcp akan berjalan mulai dari login game online / ketika game distart
    • Port udp akan berjalan jika game sudah dimainkan
    • Paket game pada mangle juga akan berjalan








    Pembuktian Browser

    Test kecepatan upload dan download pada tiap client di speedtest

    Terlihat PC - 1 mendapat kecepatan hampir 2 Mbps. Hal ini dikarenakan hanya PC - 1 yang menggunkana internet. Jika ada 2 PC yang menggunkana internet maka secara otomatis bandwidth akan dibagi menjadi 2, jika 3 PC yang menggunakan internet maka secara otomatis bandwidth akan dibagi menjadi 3 dan seterusnya.


     Tes dengan membuka situs local atau internasional.

    • Jika membuka situs local maka bandwidth akan terdeteksi di Paket - IIX
    • Jika membuka situs internasionala maka bandwidth akan terdeteksi di Paket - INTL





    Terima Kasih

    Semoga Bermanfaat
